一、技術背景及功能簡介
       當前鐵路部門對列車車廂裝載提出了越來越高的技術要求，而廣大用戶也提出了對列車車廂實施全自動平車降高的要求。但傳統意義上的平車系統功能單一、效率低下、自動化程度低、工人勞動強度大、工作環境差。不僅無法滿足鐵路部門對列車車廂的要求，也無法滿足使用單位對工作效率的要求。因此，研制一種新型、的平車系統的要求日益迫切。

       為此我公司設計開發出了全自動平車降高系統，該系統采用電動提升機作為動力源，不僅可以實現平車功能，還可以實現降低裝載物高度的功能。重要的是本系統實現了所有功能的全自動實現，即提高工作效率又***系統安全運行。該系統適用于我國鐵路現在使用的各種類型裝載煤炭的火車車廂

二、基本結構
       系統以鋼結構為主體支撐，通過初壓滾筒、終壓滾筒、提升機構、閉鎖機構、電控系統等主要部件實現降低車廂裝載物高度的要求。

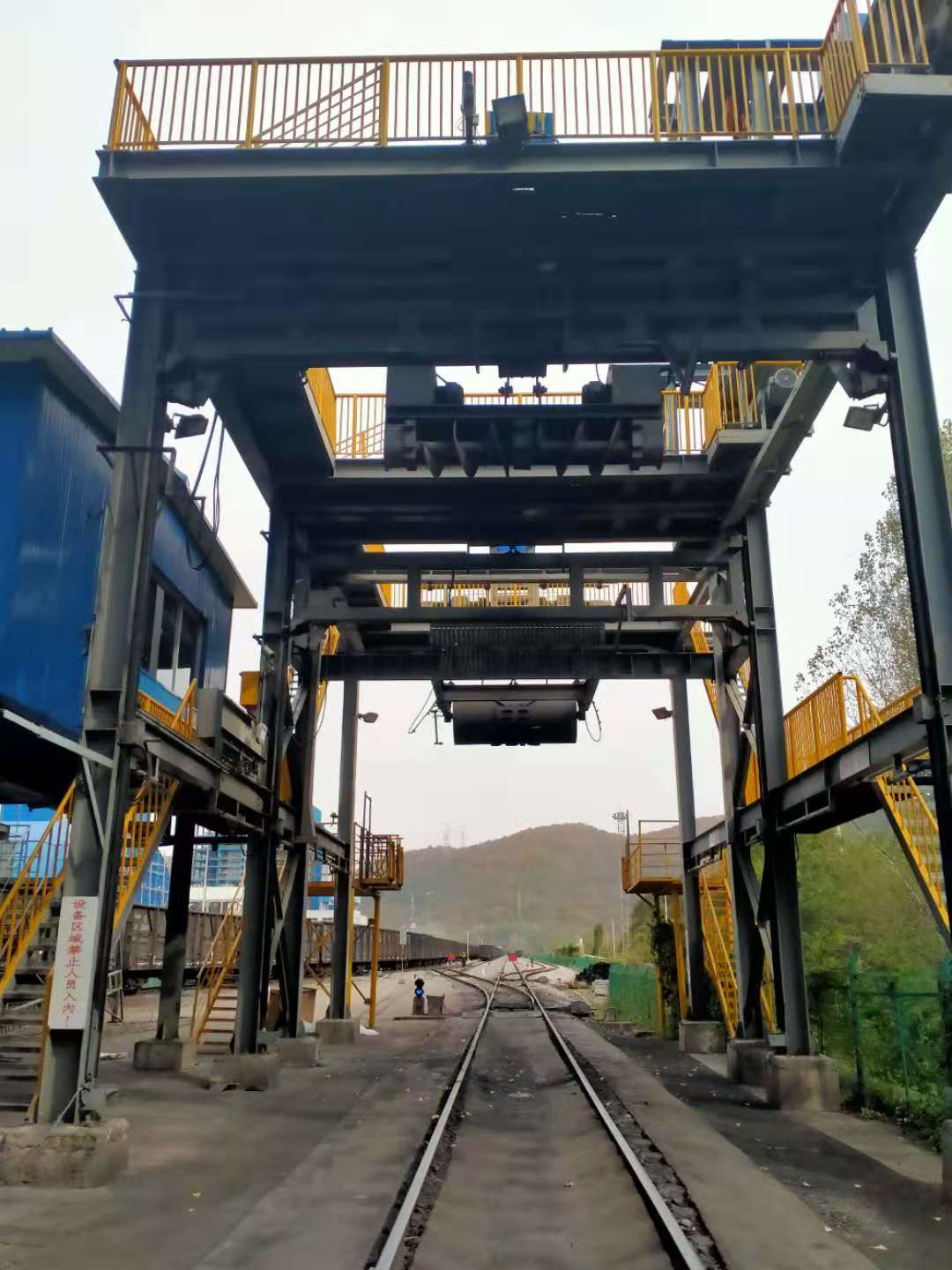

       其主要結構見下圖(圖1)：
       框架：以鋼結構為主，支撐整個系統。
       碾壓滾筒：通過自身重量碾壓物料，實現降高作用。
       提升機構：將碾壓滾筒按要求進行提升、下降動作。
       閉鎖機構：在停止平車作業后確保碾壓滾筒處于安全位置。
三、工藝原理及流程：
       工藝原理：系統中的碾壓滾筒采用兩個懸臂梁懸掛在鋼結構橫梁上，由電動提升機提升碾壓滾筒，電動提升機安裝于鋼結構部，通過鋼絲繩輪牽引鋼絲繩來實現碾壓滾筒的提升。壓輥通過自重壓在煤炭上，火車前進時的摩擦力會使壓輥旋轉，從而實現對煤炭的碾壓和降高。車箱經過壓輥的依次碾壓后，即可達到平車降高的目的。

       工作流程：機車頭通過初壓滾筒后，初壓滾筒下落，初壓滾筒底部按碾壓要求下落到位，并且初壓滾筒到車廂前幫留出安全距離。此時，火車勻速前進，初壓滾筒開始在煤炭上碾壓，當初壓滾筒后端距離車廂后部到達安全距離時將初壓滾筒快速提升，離開節車廂內部，初壓滾筒提起高度車廂，安全距離以免撞擊車廂。初壓滾筒抬起后節車廂繼續向前運行，初壓滾筒繼續重復以上動作碾壓***節車廂，而節車廂將繼續被終壓滾筒碾壓。以此類推，當所有車廂經過滾筒碾壓后，整列火車就實現了平車降高的目的。車廂離開后，滾筒自動提升停止時的高位，并鎖定。
